Cinemacontroller Version 1.0
Hier beschreibe ich kurz die Funktion der einzelnen Platinen meiner Kinosteuerung.
Alle Platinen sind mit der Hauptsteuerung verbunden, die die einzelnen Befehle aus den Makros an die entsprechenden Platinen weiterleitet.
Jeweils sind verschiedene Leuchtdioden verbaut, die mir schnell bestimmte Zustände signalisieren.
Bedient wird das alles mit einer IR Fernbedienung, wo die Tasten auch mehrfach belegt sind.
Je nach Zustand des Kinos haben die dann verschiedene Funktionen.
Somit erspare ich mir viele Tasten und brauche nur eine Fernbedienung.

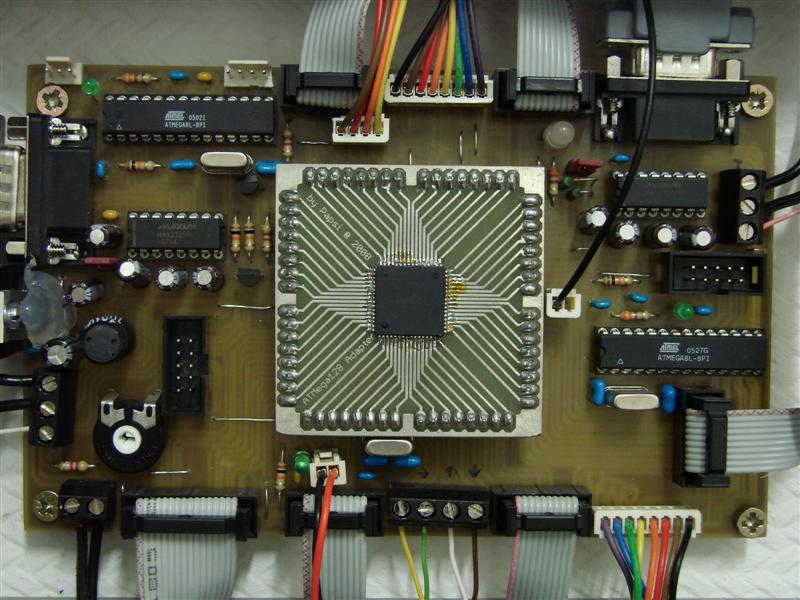

Hauptsteuerung:
- Empfang und senden von IR Befehlen
- Temperaturmessung
- Ansteuerung der Heizung/Lüftung
- Statusdisplay inkl. Bedientaster
- Ansteuerung aller elektrischen Geräte wie Beamer, Verstärker, DVD Player usw.
- Die Bedienung erfolgt teilweise über RS232 oder Selbstbaulösungen.
- Schalten der Beleuchtung der Glasplatten
- Vorbereitung für eine Bedienung per Funk/BT um die IR Geschichte zu ersetzen
- Weiterleiten von Befehlen an die anderen Platinen(Motoren/Dimmer/Relais usw.)
- Empfang der Position der Motoren um unberechtigtes fahren zu verhindern
Relaisplatine:
Ein/Ausschalten der Stromzufuhr zu den elektrischen Verbrauchern incl. zeitverzögertes Ausschalten
bestimmter Geräte wie Beamer oder HTPC.

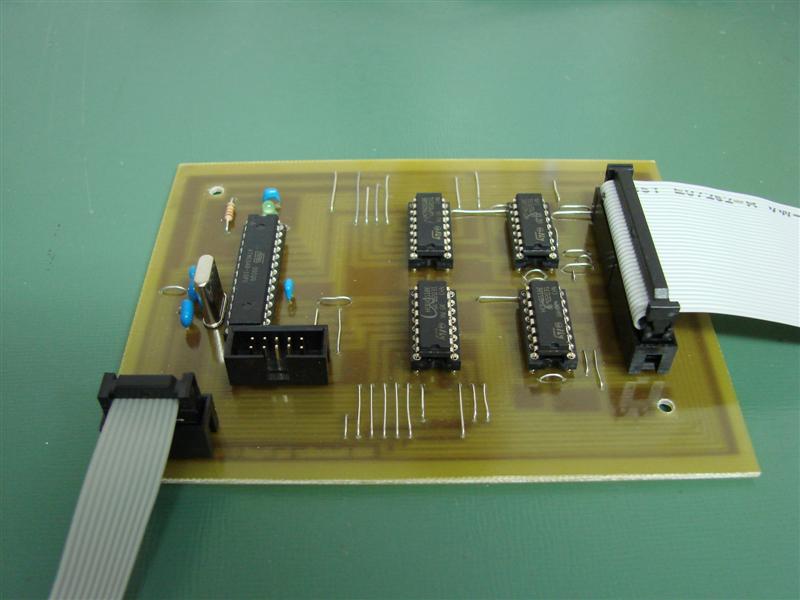

Motorplatine:
Zuständig für alle Motoren im Kino.
Dort sind auch verschiedene Positionen für die Maskierung gespeichert, die einfach von der Hauptsteuerung
angesteuert werden können.
Die Berechnung der Laufzeiten übernimmt die Motorplatine, damit die Hauptsteuerung ohne Unterbrechung
weiter arbeiten kann.

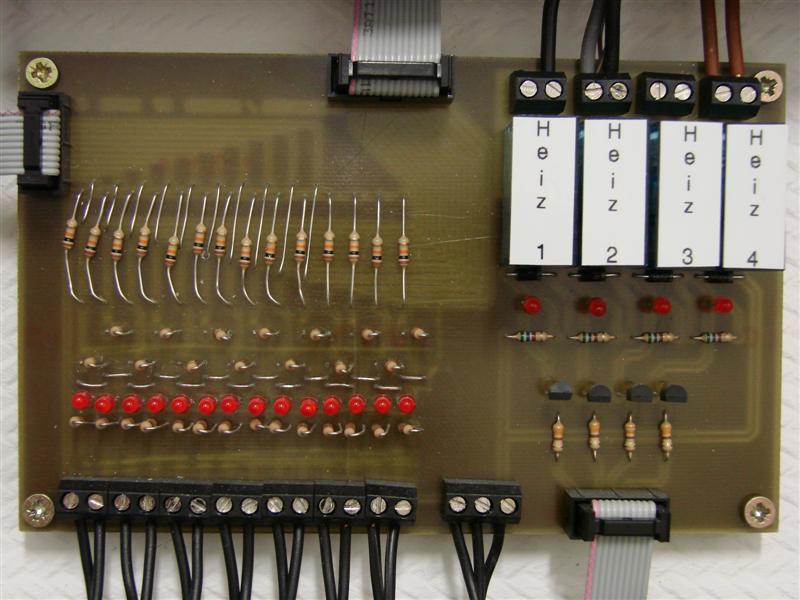

Endschalter/Heizung:
Jeder Endschalter hat eine LED, damit man vom Technikraum aus die Positionen
der Motoren bestimmen kann.
Weiterreichen der Positionen der Motoren an Hauptsteuerung und Motorplatine.
Sperrung des Einschaltsignals der Motoren bei anliegendem Endschalter.
Die Relais sind für die elektrische Zusatzheizung, falls die Wandheizung den Raum nicht warm bekommt.

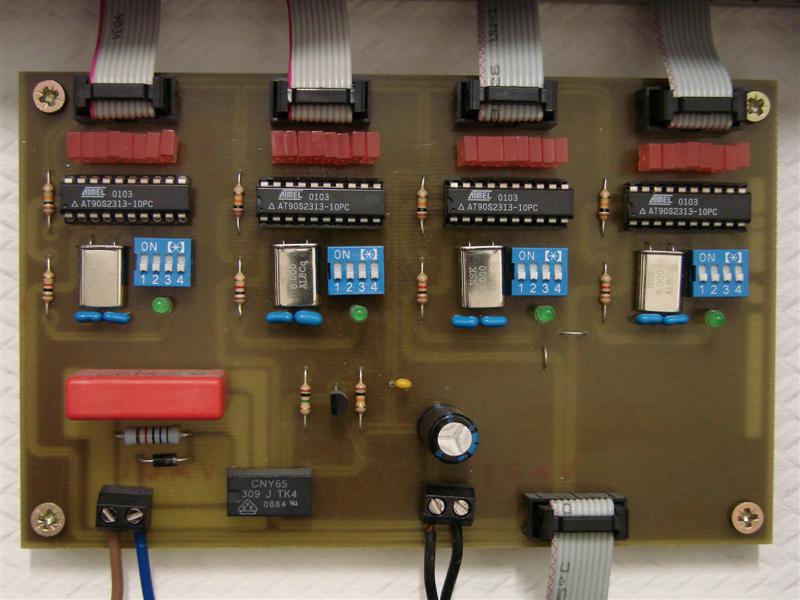

Dimmercontroller:
4x ähnlicher Dimmeraufbau
1x 230V Verbraucher z.B. Wandlampen
3x 12V Verbraucher z.B. Led´s
Nulldurchgangserkennung für die 230V Dimmer

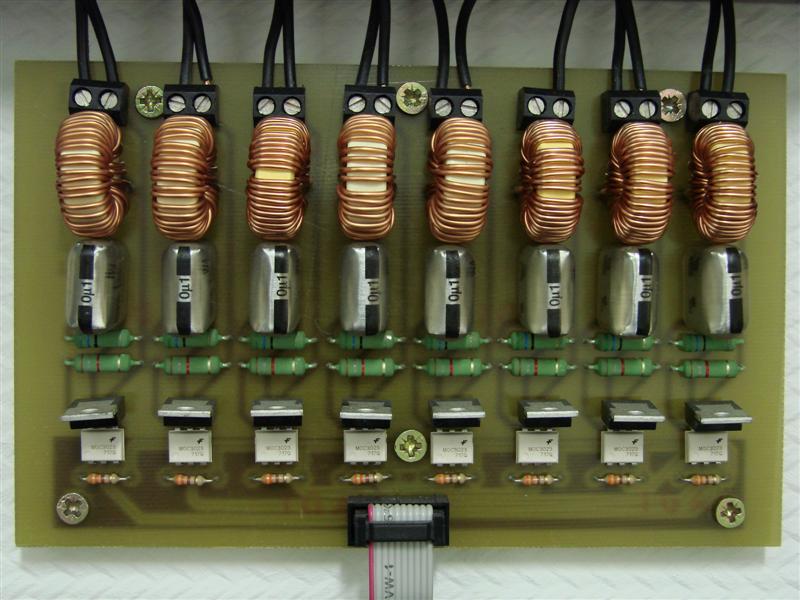

230V Dimmer:
8-facher Dimmer für 230V Lampen + Motoren der Belüftung

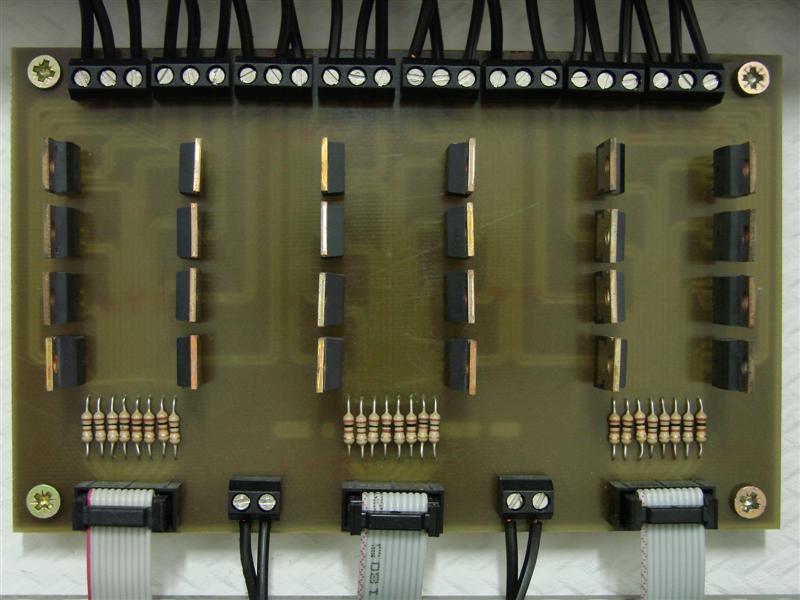

12V LED Treiber:
Jeder Dimmerkanal der 12V Dimmer hat einen Mosfet als "Verstärker", damit auch höhere Leistungen
gedimmt werden können.
Hier werden auch die Stufenlichter gedimmt.

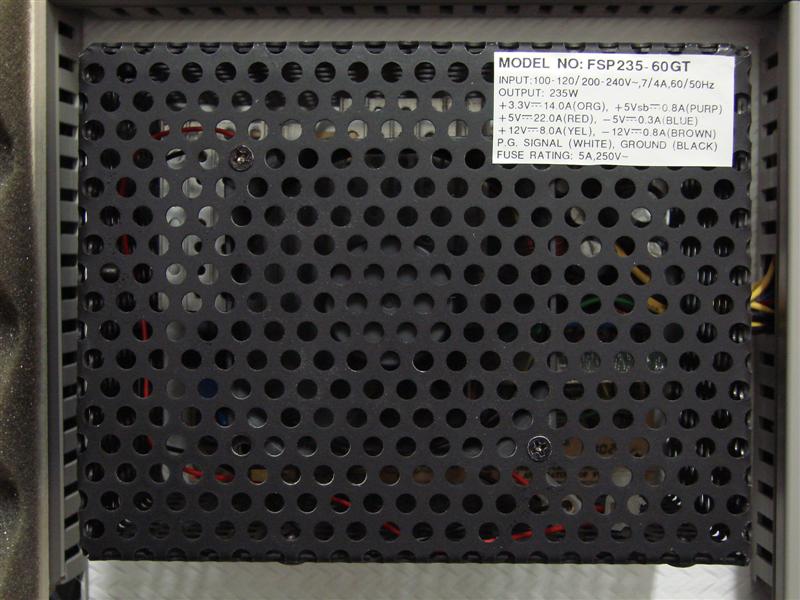

Netzteil:
Normales PC Netzteil für die Versorgung der Platinen mit 5V und 12V
Der nicht benötige Rest wurde entfernt.
Lochgitter als Berührungschutz inkl. Lüfter um eine Überhitzung zu vermeiden.

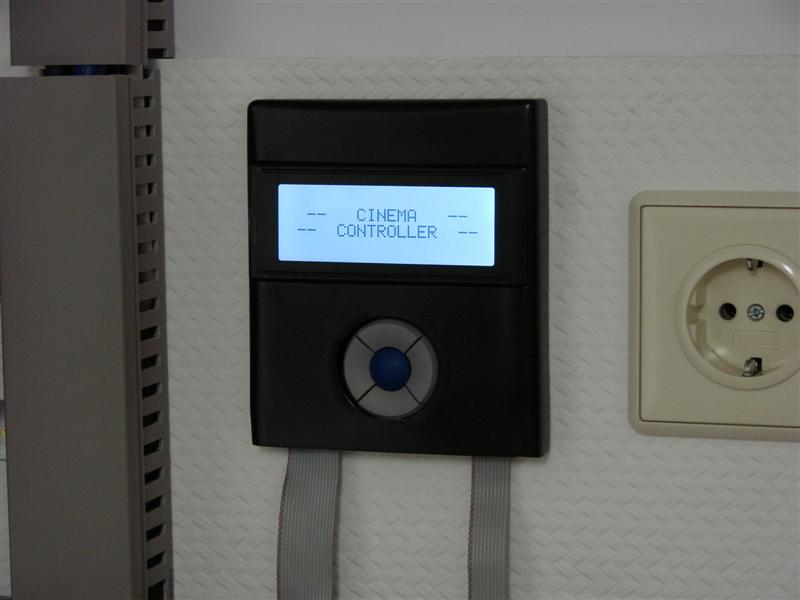

Bedienung vom Technikraum:
Neben der Fernbedienung sollte das Kino auch vom Technikbereich aus bedienbar sein.
Der IR Sensor der Steuerung ist im Kino verbaut und vom hier nur schwer zu erreichen
Dazu wurden 5 Taster und ein Display eingeplant.
Mit dem kann ich alles machen wie mit der FB und noch ein paar eher unwichtige Sachen.
Playstation 3 Steuerung:
Um die PS3 auch mit meiner Steuerung zu bedienen und die PS3 nur per BT vernüftig zu bedienen ist
habe ich mir eine org. Sony Fernbedienung besorgt und die auch gleich auseinandergebaut.
Es gibt zwar schon einige Lösung für eine IR Bedienung, die sind aber alle nicht mit meiner Steuerung
ansteuerbar.
Die Fernbedienungsplatine der Sony FB wird auch gleichzeitig mit passendem Strom versorgt.
Empfangen tut die Platine die Befehle von der Hauptsteuerung, somit ist die PS auch mit
in die Makros eingebunden.

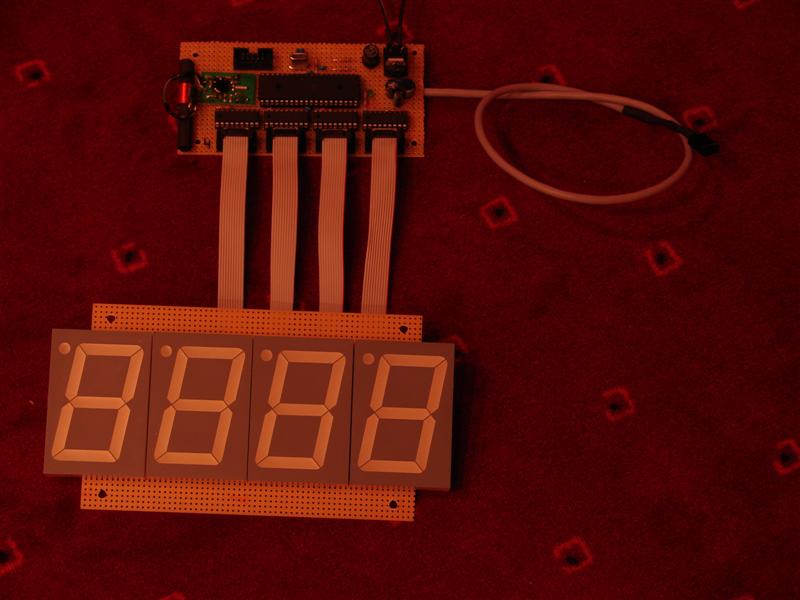

Statusanzeigen im Kino:
Im Kino haben mir immer einige Informationen gefehlt. Dazu gehören die Uhrzeit, die Raumtemperatur
und die gewünschte Raumtemperatur.
Um die Anzeigen unsichtbar bei Nichtgebrauch zu machen, habe ich bestellten LED Anzeigen
hinter der rechten Lautsprecherabdeckung verbaut.
Die Platine ist hinter der rechten Seitenverkleidung verbaut und bekommt die Befehle
von der Hauptsteuerung.
Die Informationen frage ich mit meiner Fernbedienung ab und werden dann im Kino dargestellt.
Mehr Bilder sind im Baubereich zu finden.
|
